이건 뭐 같나요?

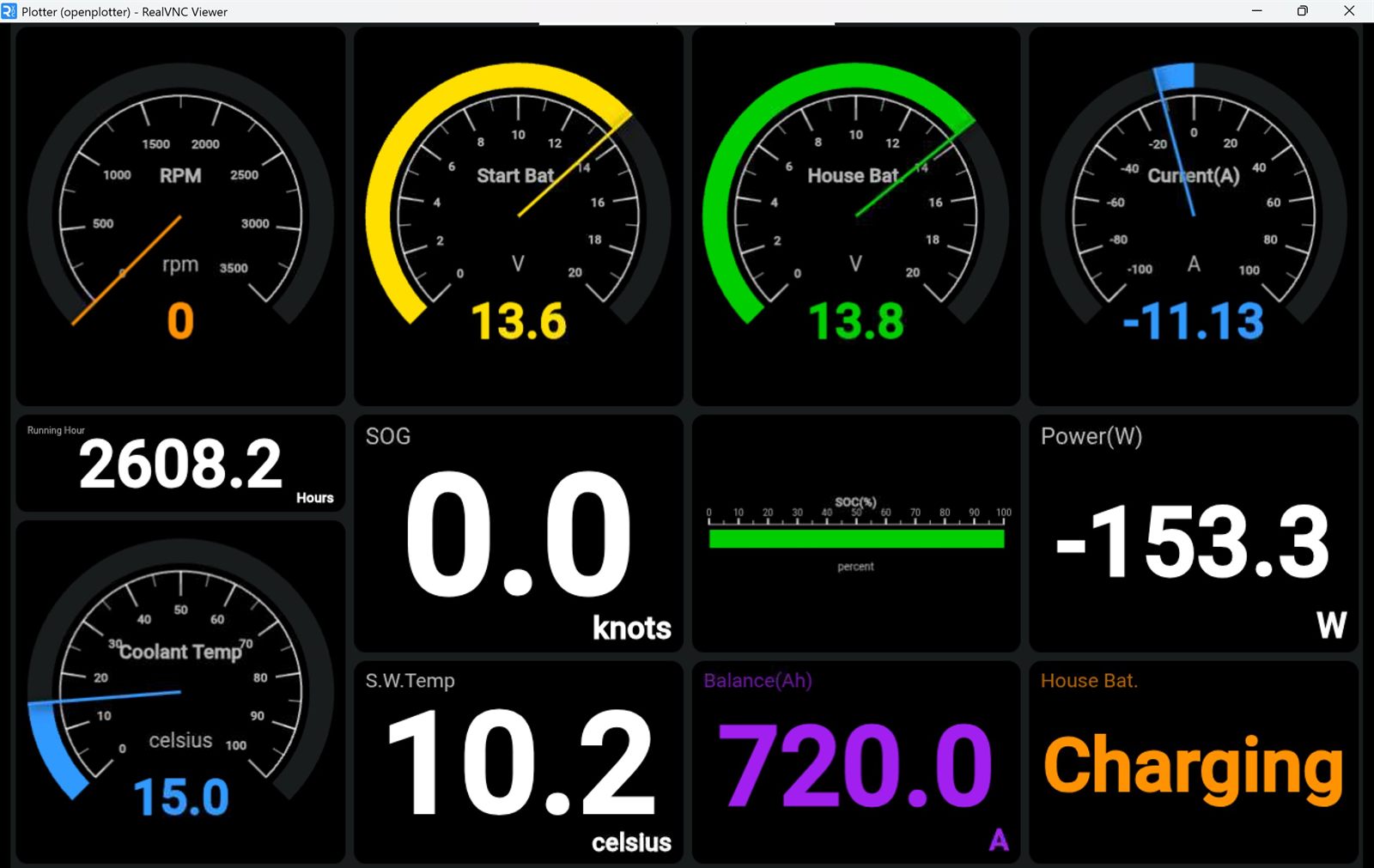

KIP 화면 1: 엔진/배터리 상태 ▲ KIP 화면 1: 엔진/배터리 상태

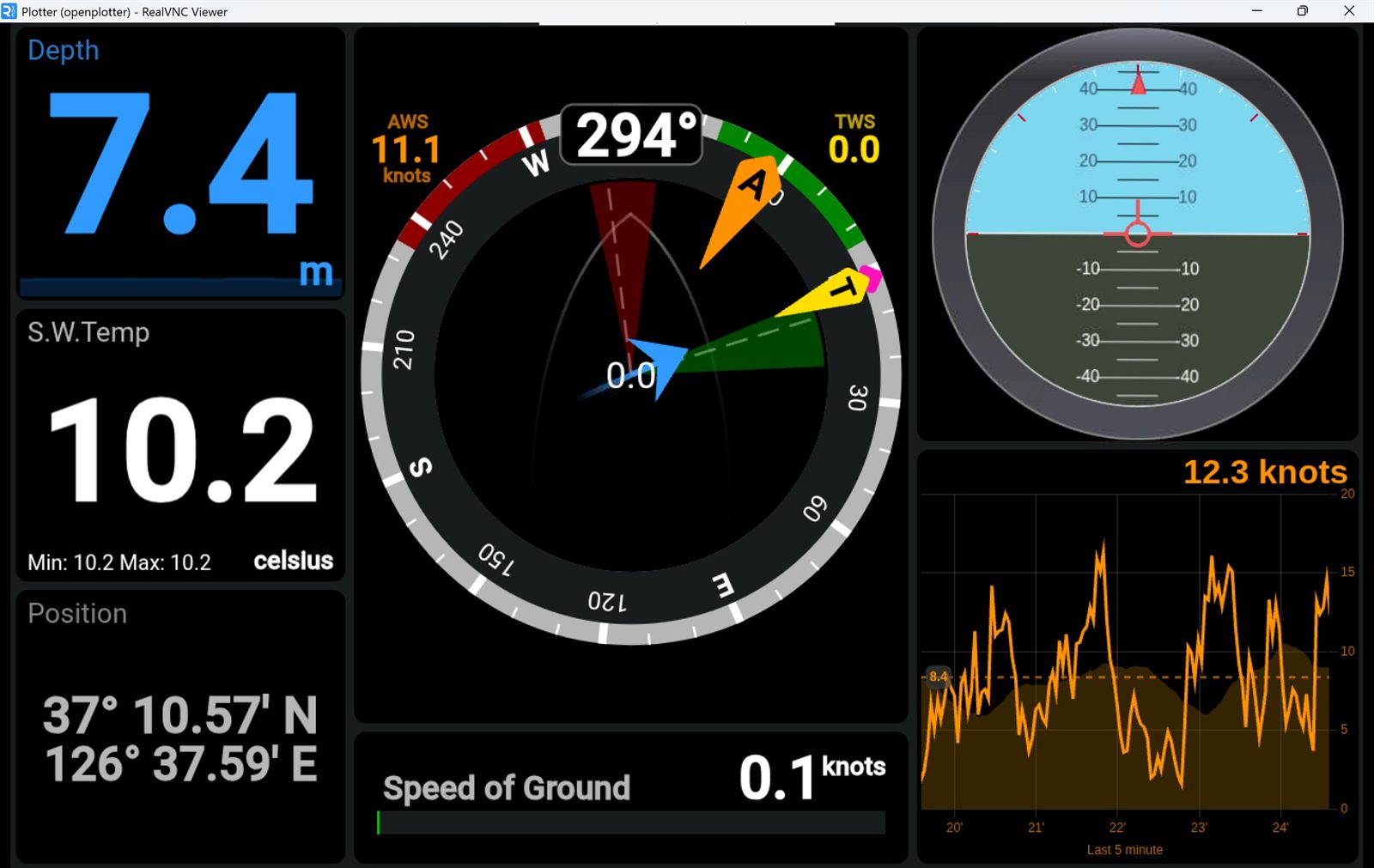

KIP 화면 2: 풍향/풍속 + SOG/COG ▲ KIP 화면 2: 풍향/풍속 + SOG/COG

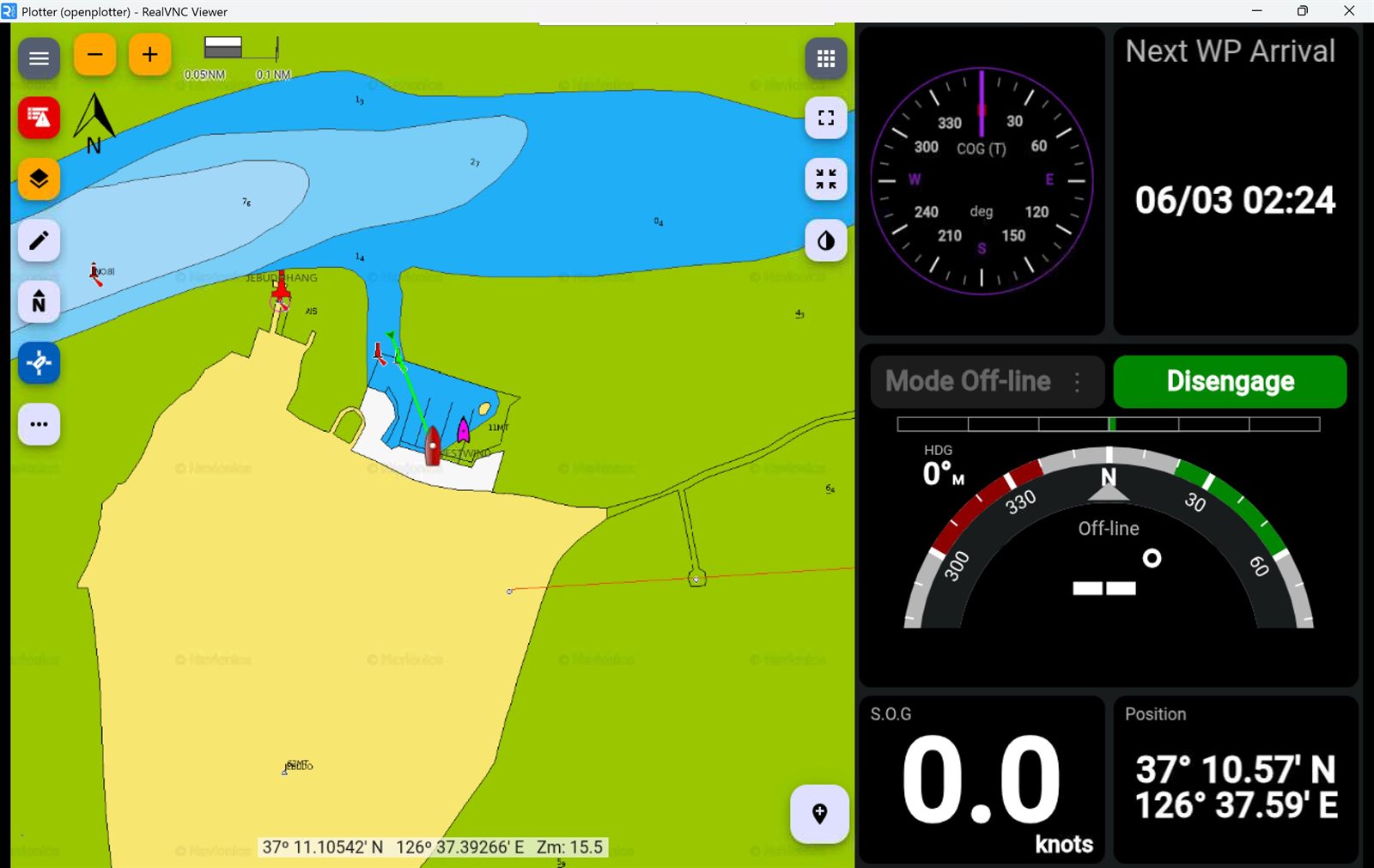

KIP 화면 3: 차트/오토파일럿 ▲ KIP 화면 3: 차트/오토파일럿

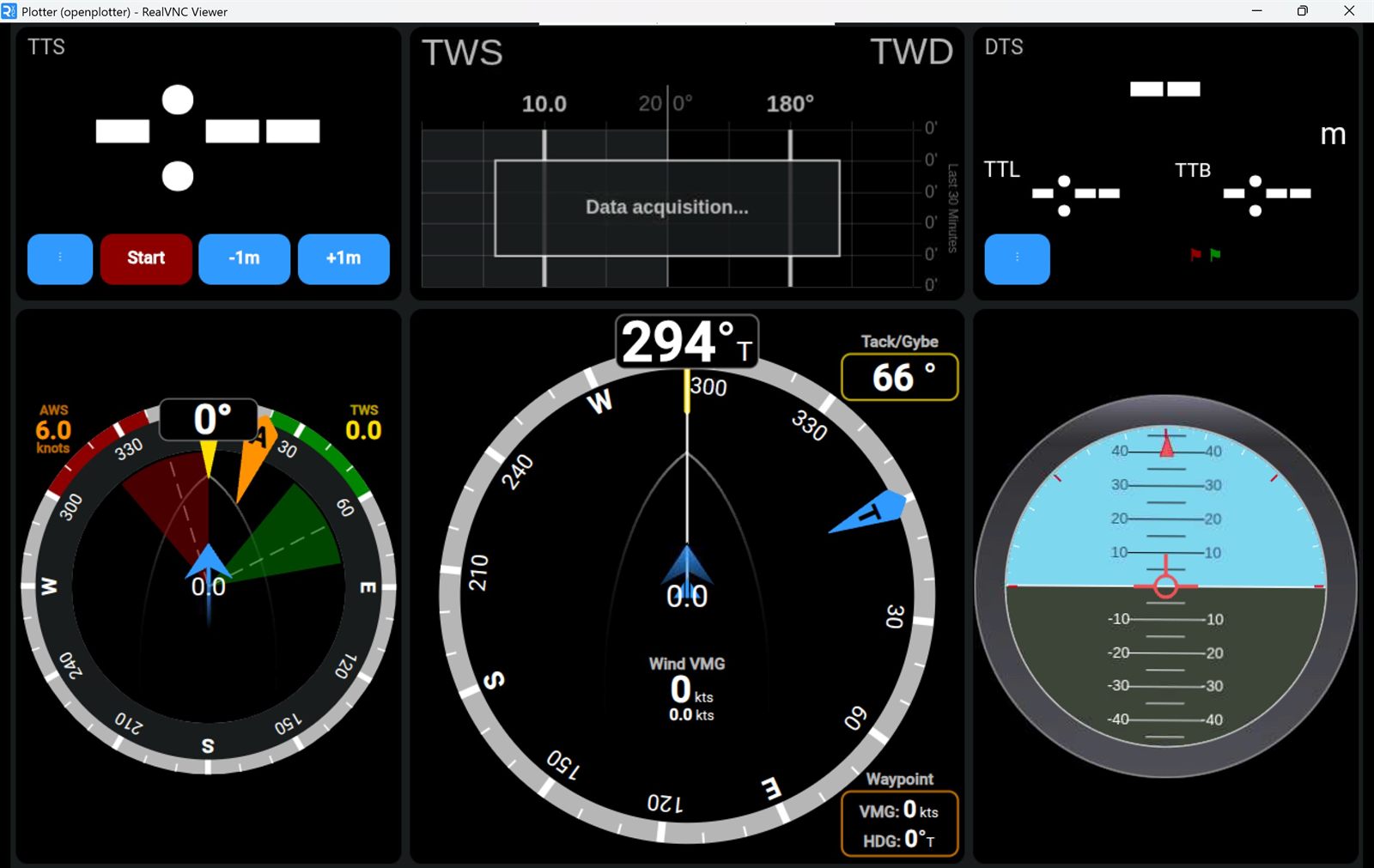

KIP 화면 4: 레이싱(VMG) ▲ KIP 화면 4: 레이싱모드(VMG)

이 화면은 단순히 예쁜 계기판이 아닙니다.
쉽게 비유하면 구조는 이렇게 보시면 됩니다.

  • OpenPlotter = OS(기반 운영체제): 라즈베리파이에 해상용 도구를 올려주는 바닥. 필수 유틸이 기본설치되어 있음
  • Signal K = 서버(데이터 허브): 엔진/배터리/GPS/풍향 데이터를 모아 표준 API로 내보내는 중심
  • KIP = 웹앱(UI): 그 데이터를 사람이 즉시 읽을 수 있는 대시보드로 보여주는 프론트엔드

즉 KIP는 “앱 하나"를 넘어서, OpenPlotter + Signal K 위에서 돌아가는 앱 생태계를 눈으로 쓰게 해주는 시작점입니다. 핵심 장점은 기기 제약이 적다는 점입니다. 휴대폰, 태블릿, 노트북처럼 어떤 휴대용 디바이스든 서버에 연결하면 같은 데이터 화면을 동시에 볼 수도 기기별로 다른 화면을 볼 수도 있습니다.

한 줄 요약하면, OpenPlotter가 기반을 만들고 Signal K가 데이터를 모으며 KIP와 웹앱이 그 결과를 실시간 화면으로 보여줍니다.

핵심은 확장성입니다. 항해 스타일이 바뀔 때마다 앱을 추가해 기상, AIS, 라우팅, 경보, 원격 모니터링까지 계속 붙일 수 있습니다. 결국 사람들이 가장 흥미를 느끼는 건 “데이터가 운항 화면으로 살아나는 순간"이고, KIP는 그 출발점입니다.

일반 차트플로터보다 왜 재미있나

상용 차트플로터는 안정적이지만, 화면 구성과 확장성은 제한적일 때가 많습니다.
반면 OpenPlotter + Signal K + KIP 조합은:

  1. 대시보드 페이지를 상황별로 여러 장 운영
  2. 엔진/배터리/풍향/GPS/수심/로그를 한 화면에 자유 배치
  3. Signal K 경로 기반으로 알림/자동화 연동
  4. 태블릿, 노트북, 콕핏 모니터를 같은 데이터 소스로 동기화

쉽게 말해 “장비에 사람이 맞추는 방식"이 아니라, “배와 운항 습관에 맞춰 장비를 커스터마이징하는 방식"입니다.

설치 후 확장 기능: 기상도, AIS, 위성 수신까지

설치가 끝나면 여기서 재미가 시작됩니다. 아래 기능을 포함한 여러 앱들을 무료로 설치할 수 있습니다.

1) FreeboardSK (무료 웹 차트플로터)

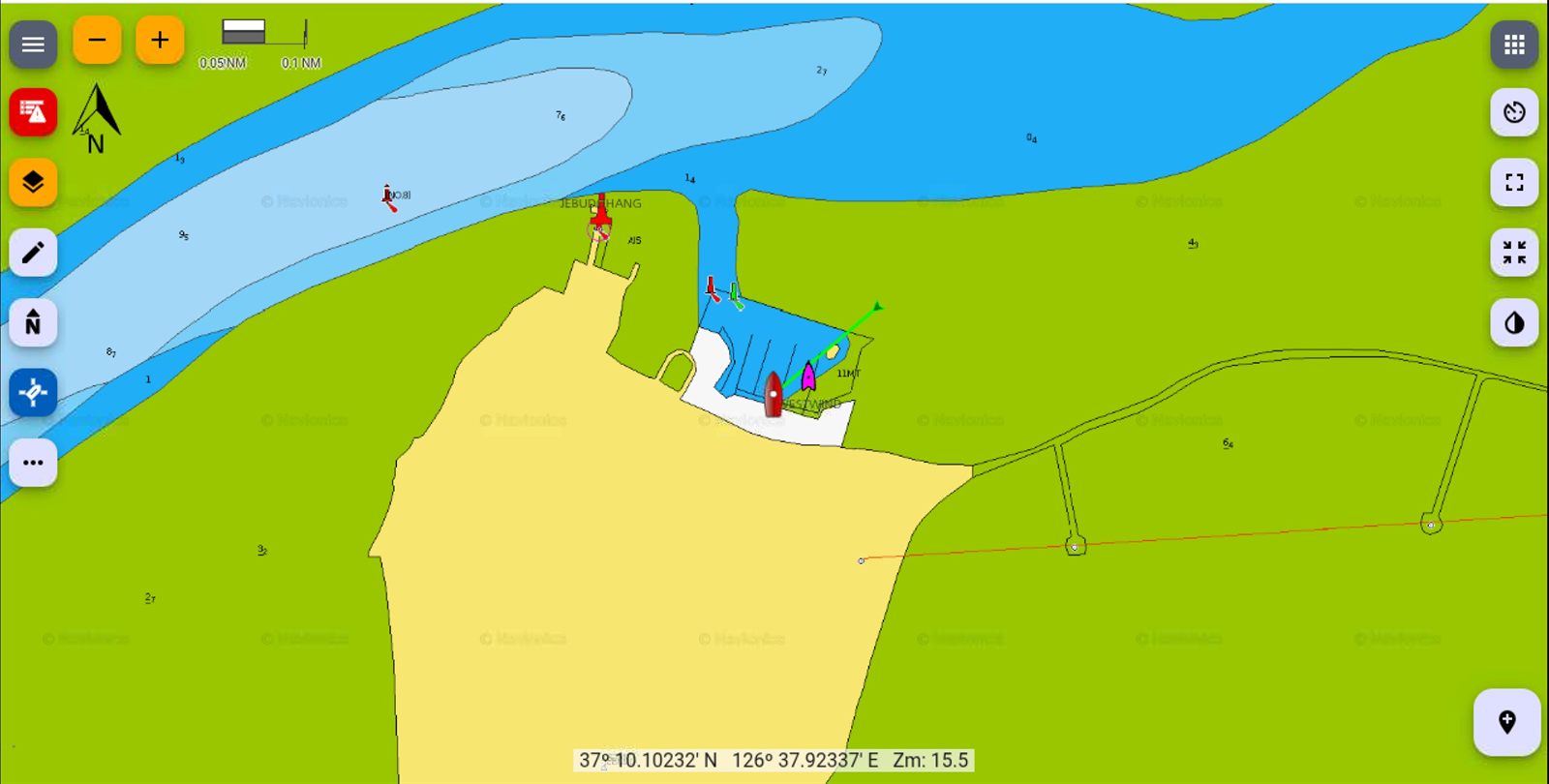

FreeboardSK 무료 웹 차트플로터 화면 ▲ FreeboardSK: 브라우저 기반 무료 차트플로터 화면

  • FreeboardSK는 Signal K 서버 위에서 동작하는 무료 웹 기반 차트플로터라서, 브라우저만 있으면 기기 종류와 상관없이 바로 사용할 수 있습니다.
  • 기본적으로 선박 위치/침로 기반 이동지도, North-up/Vessel-up 전환, 온라인/로컬 차트 오버레이를 지원합니다.
  • 경로(Route)·웨이포인트(Waypoint) 생성/편집, AIS 표출, 알람/알림, 기상 정보 레이어를 한 화면에서 함께 다룰 수 있습니다.
  • 요약하면 “설치 직후 바로 쓸 수 있는 무료 MFD 화면"으로 시작하고, 필요할 때 KIP와 조합해 계기 대시보드를 확장하는 흐름이 좋습니다.

2) 기상도/기상항로

  • OpenPlotter 4 Starting 이미지에는 기본 앱으로 Xygrib 이 포함됩니다.
  • OpenCPN의 GRIB 플러그인은 내부 플러그인으로 기본 제공됩니다.
  • Weather Routing 플러그인은 GRIB 예측 + Climatology 데이터를 조합해 항로 최적화를 계산합니다.
  • Climatology 플러그인은 평균 풍향/풍속, 강수/습도/운량, 열대저기압 트랙 같은 장기 기후 오버레이를 제공합니다.

3) RTL-SDR 기반 AIS 수신

  • OpenPlotter의 SDR VHF 앱은 RTL-SDR 장치를 쉽게 쓰도록 설계되어 있고, AIS 디코딩 사용 사례를 명시합니다.
  • OpenPlotter AIS 도구는 SDR 장치/게인/PPM 설정 후 UDP 포트(기본 10110)로 내보내며, 문서상 Signal K에 해당 포트 연결이 자동 생성됩니다.
  • OpenCPN에도 RTL-SDR 플러그인이 있어 저가 TV 동글을 AIS 수신기로 활용할 수 있습니다.

4) 위성/고급 RF 수신 확장

OpenPlotter SDR VHF 문서에는 아래 활용 예시가 직접 나옵니다.

  • NOAA 기상위성 이미지 수신
  • 위성 및 ISS 청취
  • Inmarsat STD-C EGC 디코딩
  • 기상관측용 웨더벌룬 데이터 수신

이 구간은 안테나/주파수 환경/지역 전파법 영향을 크게 받으니, 설치 후에는 “수신 테스트 -> 로그 확인 -> 안정화” 순서로 접근하는 게 좋습니다.

5) VMG 앱(성능/레이싱)

  • VMG(Value Made Good)는 목표 지점 또는 바람 축 기준으로 “실제로 얼마나 잘 전진하고 있는지"를 보여주는 핵심 성능 지표입니다.
  • Signal K 성능 앱/플러그인과 KIP 레이싱 화면을 함께 쓰면 현재 VMG와 목표 VMG를 같은 화면에서 비교할 수 있습니다.
  • 이 값이 보이기 시작하면 택 전환 시점, 세일 트림 조정, 업윈드/다운윈드 전략 판단이 훨씬 빨라집니다.

비용부터 현실적으로: 라즈베리파이 4 8GB, 당근마켓 10만원대면 시작 가능

2026년 기준으로, 당근마켓에서 라즈베리파이 4 8GB 를 상태 좋은 중고로 대략 10만원 안팎에 구할 수 있습니다. 처음 입문이라면 이 정도 구성이 가장 부담이 적고, 성능도 충분합니다.

준비물 체크리스트

  • 라즈베리파이 4 (8GB 권장)
  • microSD 카드 (최소 32GB, 가능하면 64GB A2)
  • 정격 전원 어댑터 (5V 3A)
  • HDMI 케이블 + 모니터, 키보드/마우스
  • 유선 LAN 또는 안정적인 Wi-Fi

설치 1단계: OpenPlotter 이미지 다운로드

  1. OpenPlotter 공식 사이트에서 최신 Raspberry Pi 이미지를 다운로드합니다.
  2. 초보 입문은 OpenPlotter Starting 이미지부터 시작하면 가장 빠릅니다.
  3. 파일 무결성(체크섬)을 제공하면 함께 확인합니다.

실제 다운로드 링크

설치 2단계: Raspberry Pi Imager 로 SD 카드에 쓰기

  1. PC에서 Raspberry Pi Imager 를 실행합니다.
  2. Use custom 을 선택해 방금 받은 OpenPlotter 이미지 파일을 고릅니다.
  3. 대상 SD 카드를 선택하고 Write 를 눌러 기록합니다.
  4. 검증(verify) 단계는 가능하면 끝까지 완료합니다.

설치 중 중요한 주의사항

  • OpenPlotter 이미지 설치 시, Imager의 Apply custom OS settings 질문에는 NO를 선택하는 절차가 공식 문서에 명시되어 있습니다.
  • OpenPlotter 4 문서 기준으로 기본 사용자 pi 전제를 깔고 앱이 구성되어 있어, 사용자명을 바꾸면 정상 동작이 깨질 수 있습니다.

설치 3단계: 첫 부팅과 기본 설정

SD 카드를 라즈베리파이에 넣고 부팅합니다. 첫 부팅에서는 아래 4가지만 먼저 정리하면 됩니다.

  1. 언어/시간대: Asia/Seoul
  2. Wi-Fi 또는 LAN 네트워크 연결
  3. 비밀번호 변경 (호스트명은 기본 pi 유지)
  4. 시스템 업데이트

설치 4단계: Signal K 와 KIP 설치/활성화

  1. OpenPlotter에서 Signal K 메뉴로 들어갑니다.
  2. Signal K 서버를 실행하고 웹 UI(:3000) 접속을 확인합니다.
  3. Signal K App Store 에서 KIP 을 설치합니다.
  4. 브라우저 또는 태블릿에서 KIP 를 열고 페이지를 4개 만들어 봅니다.

KIP 화면 권장 구성 (초보용)

  1. 엔진/배터리 상태
  2. 풍향/풍속 + SOG/COG
  3. 차트 + 오토파일럿 관련 위젯
  4. 레이싱/성능(VMG, 시작선 등)

내 항해기기별 연결 요령: SeaTalk1, SeaTalkNG, NMEA2000

핵심은 “무슨 프로토콜 장비가 배에 이미 달려 있는가"입니다.
같은 OpenPlotter라도 입력 경로가 다르면 연결 방식이 달라집니다.

1) SeaTalk1(구형 Raymarine 3선: red/yellow/black)

  • SeaTalk1은 구형 단선 데이터 버스라, 보통 수집(입력) 중심으로 접근하는 게 안전합니다.
  • OpenPlotter 문서 기준으로 SeaTalk1 데이터는 GPIO 입력으로 받아 Signal K로 변환할 수 있지만, 반대로 Signal K를 SeaTalk1으로 다시 내보내는 경로는 현재 지원되지 않습니다.
  • MacArthur HAT 추가 구매 시 SeaTalk1 입력 회로가 포함되어 있어 OpenPlotter GPIO 앱의 Seatalk1 입력 탭에서 바로 설정할 수 있습니다.

2) SeaTalkNG(현행 Raymarine 백본)

  • SeaTalkNG는 물리 커넥터만 다르고, 전기적으로는 NMEA2000 계열(CAN)과 호환되는 구조로 취급할 수 있습니다.
  • 그래서 실무에서는 SeaTalkNG 드롭 라인에서 CAN-H/CAN-L(+전원선) 을 식별해 NMEA2000 쪽으로 브리지합니다.
  • 브랜드별 케이블 색상/핀맵은 다르므로, 케이블 절단 전에 반드시 장비 매뉴얼 핀아웃을 먼저 확인해야 합니다.

3) NMEA2000(표준 CAN 백본)

  • NMEA2000 백본이 이미 있으면 OpenPlotter는 CAN 인터페이스를 통해 데이터를 받아 Signal K로 통합할 수 있습니다.
  • 네트워크는 양 끝 120Ω 종단(총 60Ω)이 맞아야 통신이 안정적입니다.
  • 일반 CAN 컨버터를 쓸 때는 OpenPlotter CAN 문서의 주의사항(12V 전원선 혼선 금지)을 반드시 지키세요.

4) MacArthur HAT을 추가 구매하면 뭐가 쉬워지나

  • 한 보드에서 SeaTalk1 + NMEA0183 + NMEA2000 을 같이 다뤄서, 혼합 연식 장비를 붙일 때 배선/설정 복잡도가 크게 줄어듭니다.
  • 특히 “구형 SeaTalk1 계기 + 신형 NMEA2000 센서"가 섞인 보트에서 Signal K 단일 데이터 허브를 만들기 좋습니다.
  • 요약하면, 기존 장비가 제각각일수록 MacArthur HAT 같은 통합 I/O 보드가 시간과 시행착오를 줄여줍니다.

헤드리스 모드로 시작하려면 (모니터 없이 설치)

OpenPlotter 공식 First steps 기준, Headless 이미지는 아래 기본값으로 원격 접속을 시작합니다.

  1. AP SSID: openplotter
  2. AP Password: 12345678
  3. 접속 주소: openplotter.local
  4. SSH 예시: ssh pi@openplotter.local
  5. 기본 사용자: pi

헤드리스로 부팅한 직후에는 아래를 바로 바꾸는 것을 권장합니다.

  1. 사용자 비밀번호 변경 (pi 기본 비밀번호 변경)
  2. AP 기본 비밀번호 변경 (OpenPlotter Network 앱에서 변경)
  3. 네트워크 고정 전략 수립(DHCP 예약 또는 고정 IP)

초보자가 가장 자주 막히는 3가지

  1. 전원 부족: 부팅은 되는데 랜덤 재부팅이 발생
  2. 네트워크 혼선: IP 충돌로 접속 불안정
  3. 저장장치 품질: 저가 SD 카드로 인한 시스템 손상

처음에는 화려한 커스터마이징보다,
“안정적으로 부팅되고, 접속되고, 데이터가 보인다” 이 세 가지만 먼저 완성하는 게 정답입니다.

이번 글 핵심 요약

  • KIP 은 OpenPlotter 안에서 Signal K 데이터를 실전 화면으로 바꿔주는 핵심 앱입니다.
  • 라즈베리파이 4 8GB 중고 10만원대로 충분히 시작할 수 있습니다.
  • 설치는 “이미지 다운로드 -> Pi Imager 기록 -> 첫 부팅 설정 -> Signal K/KIP 활성화” 순서로 가면 초보자도 가능합니다.
  • 설치 후 확장은 기상도(GRIB/Weather Routing), RTL-SDR AIS, 위성/고급 RF 수신까지 단계적으로 넓힐 수 있습니다.
  • 기존 장비 연결은 SeaTalk1/SeaTalkNG/NMEA2000 프로토콜별로 경로가 달라지며, 혼합 구성일수록 MacArthur HAT 같은 통합 I/O 보드가 유리합니다.

저는 선내 네트웍이 Seatalk1 기반이라 처음엔 5천원짜리 옵토커플러를 사기도 하고 여러가지 시도를 해보았으나 결국 벨라나베가 의 NMEAWIFI 멀티플렉서로 정착했습니다. 맥아더햇은 전원관리 추후 1라인 센서등을 위한 확장을 위해 일단 붙여놓은 상태입니다.
